Fisiopatologia della degenerazione discale e razionale biomateriale
Il disco intervertebrale è una struttura fibrocartilaginea altamente specializzata che assolve funzioni meccaniche di primaria importanza: ammortizzazione dei carichi assiali, distribuzione delle forze di compressione e conferimento di mobilità al rachide in tutti i piani dello spazio. La sua architettura è tripartita — nucleo polposo (NP), anulus fibrosus (AF) e placche cartilaginee di confine — e ciascuno di questi compartimenti è governato da un microambiente biochimico e biomeccanico profondamente diverso dagli altri.
La degenerazione discale (IDD, Intervertebral Disc Degeneration) si configura come un processo progressivo e multifattoriale in cui la perdita della matrice extracellulare (ECM) del NP — dominata da aggrecan, condroitin solfato e acido ialuronico — determina una riduzione della pressione osmotica intradiscale, collasso delle altezze vertebrali, ridistribuzione anomala dei carichi sull'AF e sulle faccette articolari, e infine instabilità segmentale accompagnata da dolore cronico. A livello cellulare, la transizione fenotipica delle cellule notocordali verso un profilo condrocitario quiescente, l'ipossificazione progressiva dovuta all'assenza di vascolarizzazione diretta, e l'accumulo di prodotti di glicosilazione avanzata (AGEs) alterano l'omeostasi ECM riducendo la sintesi di proteoglicani e collagene di tipo II a favore di collagene di tipo I, un marcatore consolidato di fibrocartilaginizzazione patologica. In questo contesto fisiopatologico, le strategie di ingegneria tissutale convergono sulla necessità di un materiale scaffold capace di replicare il microambiente del NP: elevato contenuto idrico, viscoelasticità non lineare dipendente dalla frequenza di carico, capacità di swelling in risposta a gradienti osmotici, biocompatibilità con cellule ipossiche a bassa densità cellulare e possibilità di funzionalizzazione con molecole bioattive o segnali morfogenetici. La fibroina, per le sue caratteristiche strutturali e reologiche intrinseche, si presta in modo eccezionale a soddisfare questo complesso set di requisiti.
Proprietà strutturali e reologiche degli idrogel di fibroina rilevanti

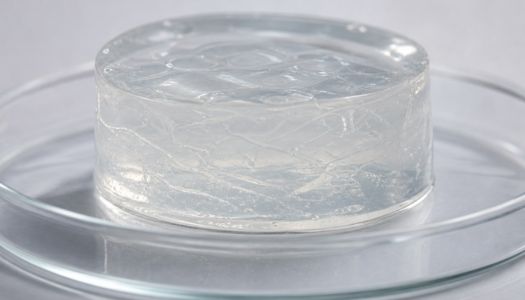

La fibroina in soluzione acquosa — nella sua forma di random coil o alfa-elica — può essere indotta a formare reti tridimensionali idrofiliche attraverso diversi meccanismi di gelificazione: autoassemblaggio β-sheet indotto termicamente o da ultrasuoni, crosslinking fisico mediato da metanolo/etanolo, crosslinking chimico con agenti bifunzionali come il glutaraldeide o il genipin, e fotopolimerizzazione di derivati metacrilati (SilkMA). Ciascuno di questi approcci genera un idrogel con proprietà meccaniche, porosità e cinetica di degradazione profondamente diverse, il che consente una personalizzazione fine della formulazione in funzione del compartimento bersaglio.
Per applicazioni nel NP, i parametri reologici di riferimento includono un modulo di compressione nell'intervallo 1–10 kPa, un comportamento viscoelastico con tangente di perdita (tan δ) compresa tra 0,1 e 0,3 nell'intervallo di frequenze fisiologicamente rilevanti (0,01–10 Hz), e una capacità di swelling in equilibrio osmolare tale da mantenere una pressione intradiscale di 0,1–0,3 MPa in condizioni di carico statico. Gli idrogel di fibroina pura raggiungono moduli di stoccaggio (G') tipicamente compresi tra 0,5 e 20 kPa a seconda della concentrazione proteica (comunemente 5–20% w/v), del grado di cristallinità β e della densità di crosslink, collocandosi quindi in un intervallo compatibile con il nucleo polposo sano. Un aspetto reologico di rilievo è l'idrofobicità selettiva della fibroina: i domini cristallini ricchi di sequenze GAGAGS formano β-sheet insolubili che fungono da giunzioni fisiche permanenti, mentre i domini amorfi glicina-ricchi preservano la mobilità delle catene e la permeabilità idrica. Questo dualismo conferisce all'idrogel un comportamento meccanico adattivo — resistente alla compressione rapida, viscoso sotto carichi lenti — che mimics fedelmente la risposta non lineare del NP nativo. La modulazione del rapporto tra frazioni cristalline e amorfe, ottenuta controllando il tempo e la temperatura di trattamento o la concentrazione di solventi denaturanti, costituisce una leva critica nel disegno sperimentale di formulazioni ottimizzate per uso intradiscale.
Strategie di funzionalizzazione e release di molecole bioattive
Uno dei vantaggi più significativi degli idrogel di fibroina rispetto ad altri biomateriali naturali (alginato, gelatina, collagene) è la ricchezza di gruppi reattivi laterali — carbossili, ammine, idrossili — che possono essere sfruttati per la coniugazione covalente di peptidi adesivi, fattori di crescita, glicosaminoglicani o ligandi farmacologici senza compromettere significativamente le proprietà meccaniche della rete. In ambito discale, le molecole di maggiore interesse applicativo sono il TGF-β1, il GDF-5 (Growth Differentiation Factor 5), il bFGF e l'IGF-1, tutti dotati di attività condroprotettiva documentata sulle cellule del NP. L'incorporazione di TGF-β1 in matrici di fibroina è stata realizzata sia mediante semplice intrappolamento fisico nella rete polimerica (encapsulation), sia attraverso biotinilazione della fibroina e immobilizzazione mediata da streptavidina, sia tramite coniugazione covalente con linker biodegradabili a base di PEG. I profili di rilascio ottenuti dipendono in modo critico dalla densità di crosslink e dalla presenza di canali macroporosi: idrogel di fibroina ad alta cristallinità mostrano un rilascio bifasico con burst iniziale dell'ordine del 20–30% nelle prime 24 ore seguito da una cinetica di ordine zero protratta per settimane, compatibile con la cronobiologia della risposta rigenerativa discale.
Un'altra linea di funzionalizzazione particolarmente promettente per l'applicazione discale riguarda la coniugazione di acido ialuronico (HA) alla fibroina, ottenuta attraverso chimica click o tramite agenti di coupling carbodiimmidici. L'HA apporta tre contributi sinergici: incremento della capacità di swelling osmotico, attivazione del recettore CD44 espresso dalle cellule del NP (con downstream anti-apoptotico mediato dalla via PI3K/Akt), e modulazione negativa dell'infiammazione mediata dalla soppressione di NF-κB indotta dal frammento HA di alto peso molecolare. I compositi fibroina-HA raggiungono contenuti idrici all'equilibrio superiori al 90% in condizioni isotoniche, avvicinandosi significativamente ai valori del NP sano (80–90%), e mantengono moduli compressivi adeguati anche in condizioni di deformazione ciclica prolungata.
Cellularizzazione e co-coltura: integrazione biologica dell'idrogel
Un idrogel acellulare, per quanto biomimeticamente sofisticato, incontra limiti intrinseci in un microambiente ipossico, avasculare e povero di nutrienti come quello discale. L'integrazione di cellule staminali mesenchimali (MSC) di derivazione midollare, adiposa o da gellatina di Wharton all'interno della matrice di fibroina prima della gelificazione rappresenta la strategia più investigata per conferire all'impianto una capacità rigenerativa attiva. Le MSC incapsulate in idrogel di fibroina mantenute in condizioni di bassa tensione di ossigeno (1–2% O?, riproducendo il microambiente del NP) e stimolate con GDF-5 e TGF-β3 mostrano un fenotipo condrocitario marcato da upregulation di SOX9, ACAN e COL2A1, con contestuale downregulation di COL1A1, configurando una differenziazione verso il fenotipo simil-notacodale del NP maturo.
La sopravvivenza cellulare a lungo termine dipende in modo determinante dalla porosità interconnessa dell'idrogel, che condiziona la diffusione di ossigeno e glucosio verso il core della struttura. L'ingegneria della porosità negli idrogel di fibroina può essere conseguita attraverso diverse tecniche: liofilizzazione controllata con successiva reidratazione, salt leaching, biofabbricazione mediante stampa 3D per estrusione di bioink a base di fibroina o stereolitografia UV di derivati SilkMA, oppure creazione di strutture interpenetrate (IPN) con polimeri porogeni degradabili. In formulazioni ottimizzate, la densità di pori interconnessi nell'intervallo 50–200 µm è sufficiente a garantire viabilità cellulare superiore all'80% fino a 21 giorni in condizioni statiche, e fino a 28 giorni con bioreattori a perfusione. La co-coltura di MSC con cellule del NP primarie all'interno della stessa matrice di fibroina — o in sistemi transwell che mimics la compartimentalizzazione nativa — ha dimostrato effetti paracrini sinergici: le cellule del NP secernono CXCL12 e CCL5 che potenziano il reclutamento delle MSC verso la matrice, mentre le MSC rilasciano TSG-6 e PGE? che sopprimono il profilo pro-infiammatorio delle cellule del NP degenerative, riducendo la produzione di IL-1β, TNF-α e MMP-3.
Modelli preclinici e dati biomeccanici in vivo
La validazione preclinica degli idrogel di fibroina per la rigenerazione discale si è sviluppata principalmente in modelli animali a coda di ratto (nucleotomia o puntura dell'ago come metodica di induzione della degenerazione), coniglio e pecora, con un numero crescente di studi su modelli porcini ex vivo che offrono una geometria discale e un profilo di carico più vicini a quelli umani. In tutti questi modelli, i parametri di valutazione primaria includono l'indice di altezza discale (DHI), il segnale RM in T2-pesata come proxy del contenuto idrico del NP, il contenuto biochimico di proteoglicani e collagene di tipo II su analisi istologica, e la valutazione biomeccanica della compliance discale in compressione assiale e flessione.
In studi su ratto (modello di puntura con ago da 21G a livello caudal C5-C6), l'iniezione intradiscale di idrogel di fibroina–HA caricato con GDF-5 ha mostrato, a 8 settimane dal trattamento, un DHI del 78–85% rispetto al livello basale contro il 52–58% del gruppo placebo, e un'intensità di segnale T2 normalizzata del 70–75% rispetto al disco sano controlaterale. Questi dati, pur considerando le limitazioni strutturali del modello caudal-rat (che non replica la lordosi lombare umana né i carichi posturali bipedalici), confermano la capacità del composito di frenare la progressione degenerativa e di favorire la reidratazione del NP.
Nei modelli ovini, dove il carico discale lombare si avvicina maggiormente a quello umano (400–1200 N in condizioni fisiologiche), le formulazioni di fibroina crosslinkata fisicamente con β-sheet ad alta densità hanno dimostrato stabilità meccanica sufficiente a resistere ai cicli di compressione in vivo per 12 settimane senza evidenza di estrusione o migrazione del materiale attraverso l'AF, un risultato critico per la sicurezza dell'impianto e condizione necessaria per qualsiasi trasferibilità clinica.
